HAUSNUMMER 11

Objekt: Das Gebäude wurde in den 70 er Jahren errichtet. Das Hauptgebäude besteht aus 2 Stockwerken und einem Kellergeshoß.
Fundamentart: Nach der Prüfung der Fundamente wurde festgestellt, dass die Vorderseite des Gebäudes ein Fundament von ca. 2,3 m Tiefe hat (Bereich der Nachgründung). Die originale Fundamente haben eine Tiefe von 0,7 - 1,0 m.

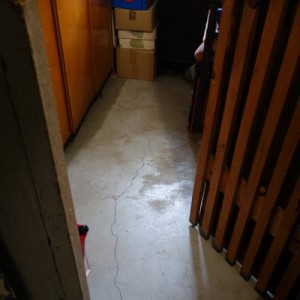

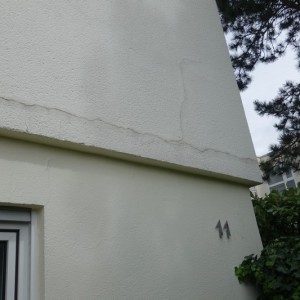

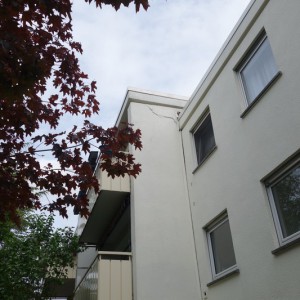

Setzung und Ortung: An der Hausnummer 11 sind Setzungsschäden und Risse an dem kompletten Gebäude festzustellen. Im Jahr 1989 wurde das erste Gutachten von einem Ingenieur erstellt.

---

Es wurde als Ursache der Setzung eine Austrocknung des Bodens genannt. Der Ingenieur empfahl eine Unterfagung aus Beton an der südlichen Außenwand durchzuführen. Durch eine Ausgrabung im Jahr 1990 wurde festgestellt, dass der Kanal im Setzungsbereich nicht dicht war. Zwischen 2003-2005 sind Risse erneuert aufgetreten und weitere Untersuchungen haben bestätigt, dass die Ursache der Rissbildung auf Schrumpfung im Untergrund liegt. Durch die Austrocknung des bindigen Baugrunds bilden sich Hohlräume im Untergrund, die eine Instabilität im Baugrunds verursachen und zur Setzung und Bewegung des Gebäudes führen. Zusätzlich kann ein starker Bewuchs in der Nähe durch seine Wurzeln den Wassergehalt aus dem Untergrund erziehen und eine Austrocknung beschleunigen.

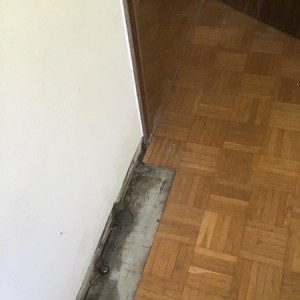

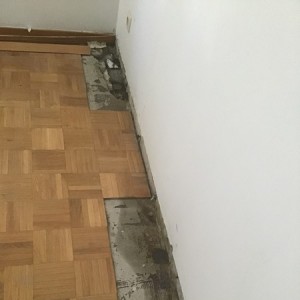

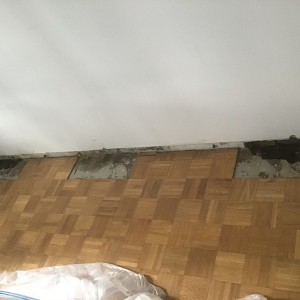

Eingriffsbeschreibung: Stabilisierung des Baugrunds auf 52 lfm mit Nr. 45 Mikropfählen aus Stahl (CE-gekennzeichnet nach EN1090-1:2009).

Einführungstiefe der Mikropfähle: zwischen 10 und 14 Meter von GOK.

Einführungswiederstand der MP-60 Mikropfähle: 230 Bar.

Eingriffsdauer: 7,5 Arbeitstage.

Anzahl der MA: Nr. 3.



HAUSNUMMER 9:

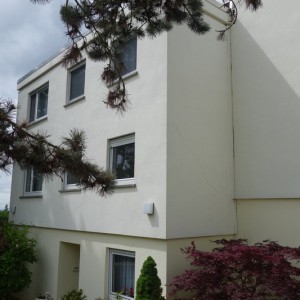

Objekt: Das Gebäude wurde in den 70er Jahren errichtet. Das Hauptgebäude besteht aus 2 Stockwerken und einem Kellergeshoß.

Fundamentart: Eine Serviceuntersuchung hat ergeben, dass es sich um ein Streifenfundament mit wenig Armierung handelt. Die Tiefe des Fundaments ist ca 70-80 cm und hat jedoch keinen Vorsprung nach außen.

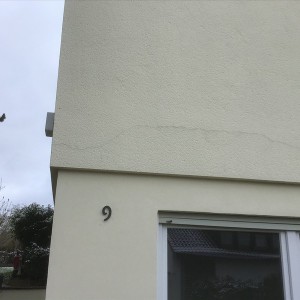

Setzung und Ortung: Die Hausnummer 9 ist nur in Richtung der Hausnummer 11 betroffen.

---

Eingriffsbeschreibung: Stabilisierung des Baugrunds auf 60 lfm mit Nr. 38 Mikropfählen aus Stahl (CE-gekennzeichnet nach EN1090-1:2009).

Einführungstiefe der Mikropfähle: Stabilisierung des Baugrunds auf 60 lfm mit Nr. 38 Mikropfählen aus Stahl (CE-gekennzeichnet nach EN1090-1:2009).

Einführungswiederstand der MP-60 Mikropfähle: 230 Bar.

Eingriffsdauer: 5,5 Arbeitstage

Anzahl der MA: Nr. 3.
