Objekt: Es handelt sich um ein Einfamilienhaus. Das Gebäude wurde im Jahre 1989 durch konventionelle Bauweise errichtet und beidseitig verputzt. Es besteht aus einem Erdgeshoss und ist nicht unterkellert.
Fundamentart: Stahlbeton Streifenfundament mit 80-90 x 60 cm (geschätzt).

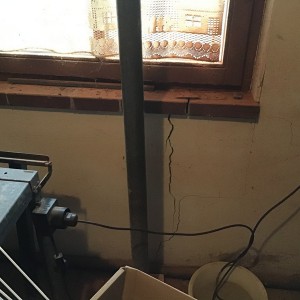

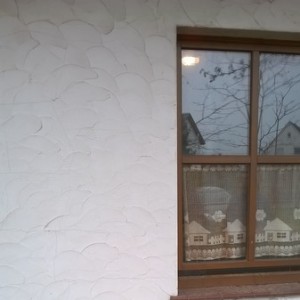

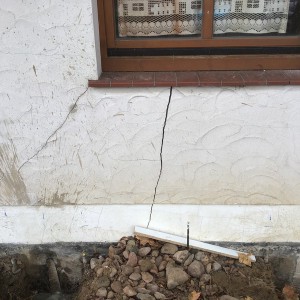

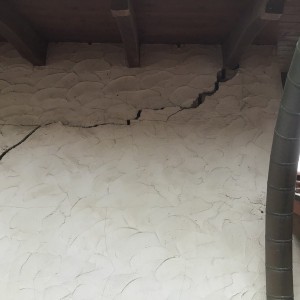

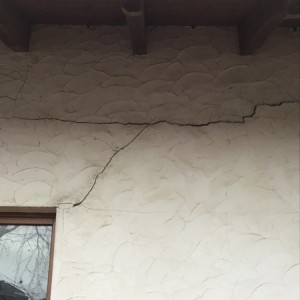

Setzung und Ortung: Die Außenwand des Abstellraums und der Garage hat sich um ca. 3-4 cm gesetzt, sie weisen eine leichte Neigung nach außen auf und massive horizontalrisse zwischen Decke und Wand. Diagonalrisse sind in den Wänden des Abstellraumes zu beobachten. Die Rissbildung ist im Jahre 2016 aufgetreten und durch die Trockenperiode 2018 hat sich diese massiv verbreitet.

---

Ursache der Setzung: kann an bindigen und tonigen Böden liegen, die bei langen Trockenperioden zu einer Schrumpfung neigen.

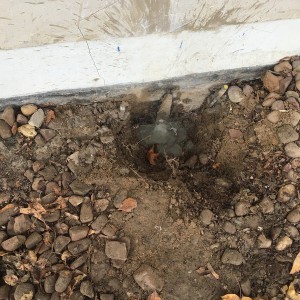

Eingriffsbeschreibung: ANHEBUNG bis +3,5 cm von 12 lfm behandelnde Fundamente durch Einführung von Nr. 8 LIFT PILE®, Mikropfähle MP60 aus Stahl (CE-gekennzeichnet nach EN1090-1:2009) mit Vorspannung für die Anhebung (Europäisches Patent Nr. 2918731B1), Verankerung durch Montageplatten (CE-gekennzeichnet nach EN1090-1:2009) und folgende Hohlraum-Verfüllung durch Injektionen von hochdichten Harzen KERASTABLE® Typ HDR® (expandierende Polymere).

Einführungstiefe der Mikropfähle: zwischen 5 und 5,70 Meter von Fundamenten Unterkante.

Einführungswiederstand der MP-60 Mikropfähle: 230 Bar.

Vorspannungsdruck: 650 bar-Nm

Eingriffsdauer: 2 Arbeitstage.

Anzahl der MA: Nr. 3.
