Stabilisierung in Köln
Objekt: Getränke-Lagerhalle
Fundamentart: Streifenfundament mit ca. 20 cm stärke und Säulenfundamente mit 50 cm Tiefe.

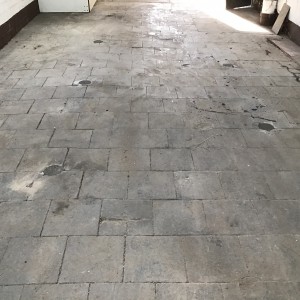

Setzungsursache und Ortung: Im gesamten Hallenbereich D3 ist es zur Setzung an den Fußboden gekommen.
Bodenart: laut geotechnischen Gutachten zeigen sich 2 unterschiedliche Bodenprofile in den Hallenbereich. Im Bereich der leichtem Rammsonde DPL 1-2, zeigt sich bis 4,2 m unterhalb der GOK eine Auffüllungsschicht folgend mit Sand oder Kies. Bereich DPL 3-4 zeigen eine viel niedrige Auffüllungsschicht bis max. 0,50 m u. GOK folgend mit Schluff bis – 1,50 m ; Sand – 2,30 m und Kies bis 6,00 m Tiefe.

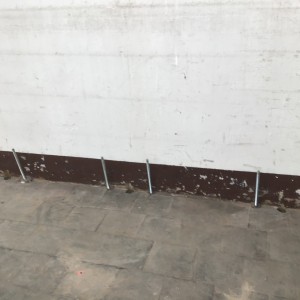

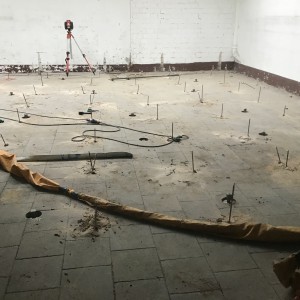

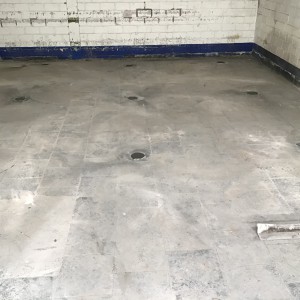

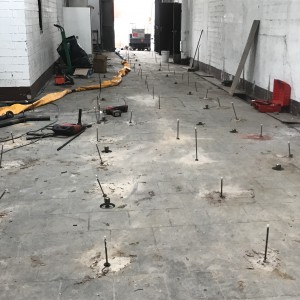

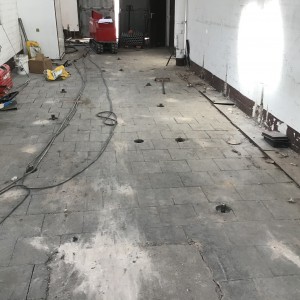

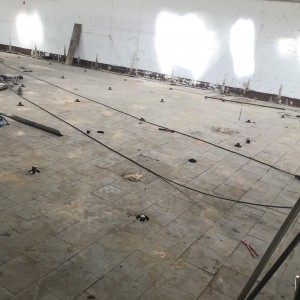

Eingriffsbeschreibung: Stabilisierung des Bauwerks durch 81 MP-60 Mikropfähle aus gewallztem Stahl (CE-gekennzeichnetes Produkt gemäß europäischer Norm EN 1090-1:2009 - europäischer Patent 2918731) und Verfüllung des Hohlraums durch Injektionen KERASTABLE HDR
Einführunstiefe der Mikropfähle von 9 bis 11 Meter von G.O.K.
Einführungswiederstand der MP-60 Mikropfähle: 220 Bar = 220 kN
Eingriffsdauer: 10 Arbeitstage
Anzahl der MA: Nr°03
