Objekt: Einfamilienhaus
Fundamentart: Bodenplatte 28 cm
Setzungsursache und Ortung: An der Nord-östlichen Seite des Gebäudes sind kurz nach dem erbau Setzungen mit Rissbildung aufgetreten, die in einem Bereich von 4 cm gemessen werden könnten. Auch an der westlichen Ecke im Erd und Obergeschoß sind Rissbildungen zu beobachten, die aber momentan im Bereich der Zug-/Zerrspannungen klassifiziert werden können, und sind zu überwachen. Die Setzung kann aufgrund den nicht genügend verdichteten Untergrund aufgetreten sein.
Bodenart: Auffüllboden ab ca. 5 m unterhalb der GOK nicht kompakter Boden.

---

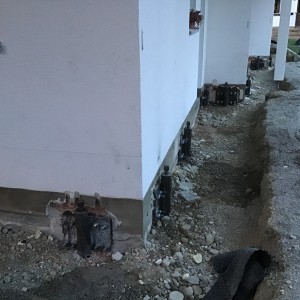

Eingriffsbeschreibung: Stabilisierung des Bauwerks durch 16 MP-60 Mikropfähle aus gewallztem Stahl (CE-gekennzeichnetes Produkt gemäß europäischer Norm EN 1090-1:2009 - europäischer Patent 2918731) auf Montageplatten  Verankerung und Verfüllung des Hohlraums durch Injektionen KERASTABLE HDR
Einführunstiefe der Mikropfähle von 10 bis 11 Meter von G.O.K.
Einführungswiederstand der MP-60 Mikropfähle: 200 Bar = 200 kN
Eingriffsdauer: 2 Arbeitstage
Anzahl der MA: Nr°03



Sicherung der Provinzen
