baden-württenberg / 88239 Wangen i.A.

ANHEBUNG + 3 cm in Wangen i.A.

Objekt: Wohnhaus mit Anbaukörper
Fundamentart: elastisch gebetteten Bodenplatte mit 25 cm Stärke
Setzungsursache und Ortung: Während der Ortsbegehung könnte eine Setzung und Rissbildung des Anbaukörpers Richtung Süd-West beobachtet werden.

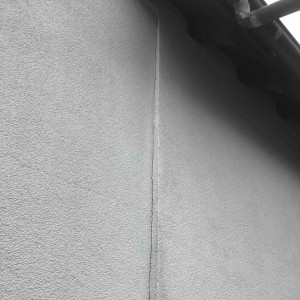

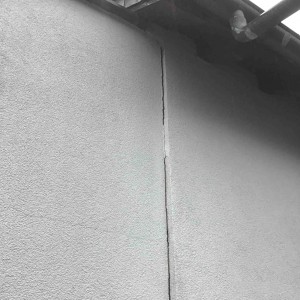

Nach der Fertigstellung des Anbaukörpers traten Risse im Anschlussbereich zum Wohnhaus auf.
Bodenart: Zum Zeitpunkt der Aufschlussarbeiten könnte Grundwasser beobachtet werden. Von der GOK bis 3.5 m mächtige Auffüllungen. Die ersten 0,45 m graubrauner Kies mit Ziegelbruchstücken, dann folgen Schluffen und Torfen (mit wechselnden Lagerung).

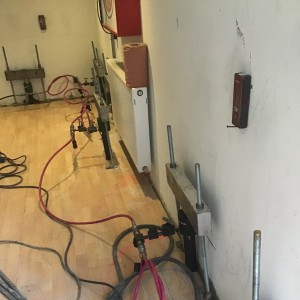

Eingriffsbeschreibung: Anhebung +3 cm des Bauwerks durch 11 MP-60 Mikropfähle aus gewallztem Stahl (CE-gekennzeichnetes Produkt gemäß europäischer Norm EN 1090-1:2009 - europäischer Patent 2918731) und Verfüllung des Hohlraums durch Injektionen KERASTABLE HDR
Einführunstiefe der Mikropfähle von 12 bis 14 Meter von G.O.K.
Einführungswiederstand der MP-60 Mikropfähle: 220 Bar = 220 kN
Eingriffsdauer: 2 Arbeitstage
Anzahl der MA: Nr°03
