Objekt: Treppenhaus und Aufzugsturm eines Parkhauses
Fundamentart: Fundamentplatte aus Stahlbeton mit einer min. Tiefe von 70 cm und einen Überstand von 25-30 cm nach außen.

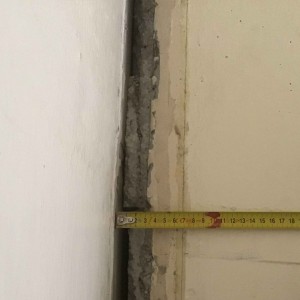

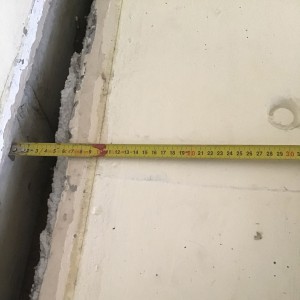

Setzungsursache und Ortung: Das Treppenhaus neigt sich seit mehreren Jahren progressiv weiter. Es wurde während der Bauphase eine Setzungsdifferenz von 1 cm errechnet, schon 2002 wurde eine Setzung von 3 cm erreicht und diese ist nicht zu stillstand gekommen. Fraglich ist ob die Gründung des Treppenhauses auf den erwähnten Schotterstopfsäulen erfolgte (wahrscheinlich nicht). Es wurde eine Setzung bei unserer Ortsbegehung von 10 cm bemessen.

---

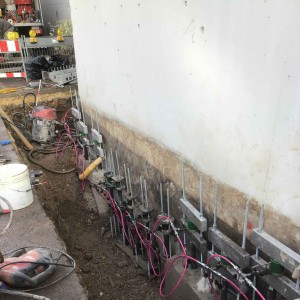

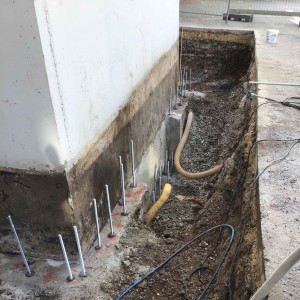

Eingriffsbeschreibung: Anhebung +3 cm des Bauwerks durch 19 MP-60 Mikropfähle aus gewallztem Stahl (CE-gekennzeichnetes Produkt gemäß europäischer Norm EN 1090-1:2009 - europäischer Patent 2918731) und Verfüllung des Hohlraums durch Injektionen KERASTABLE HDR
Einführunstiefe der Mikropfähle von 12 bis 13 Meter von G.O.K.
Einführungswiederstand der MP-60 Mikropfähle: 230 Bar = 230 kN
Eingriffsdauer: 6.5 Arbeitstage
Anzahl der MA: Nr°03
