EFH IN 16515 ORANIENBURG

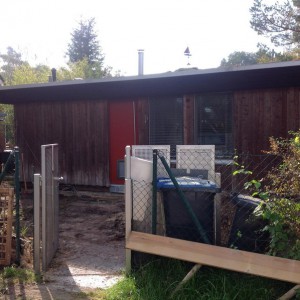

Struktur: Das EFH mit befindet sich in 16515 Oranienburg. Das Gebäude wurde 1995 gebaut. Es besteht aus einen Erdgeschoß und ist nicht unterkellert. Die Wänden wurden in Holzrahmenkonstruktion hergestellt.
Fundamentart: Bodenplatte aus Stahlbeton ca.30 cm dick und Streifenfundament mit Frostschutz 25 cm breit und 80 cm tief, jedoch ohne Vorsprung nach außen.
Setzungsursache: Grund- und Schichtenwasser angestiegen. Geringe Gründungstiefe könnte die Setzung verursacht haben.
Bodenart: laut Gutachten das vor den Bau des Gebäudes durchgeführt worden ist , ergebt sich folgendes Bodenbild: Oberbodenschicht darunter bis max. 1,1 m Tiefe schluffiger Feindsand/ feinsandiger Schluff mit humosen Bestandteilen, folgt bis max. 9 m Tiefe stark zersetzter Torf mit weicher Konsistenz folgend bis 14 m unter Gelände von Fein – Mittelsand.

---

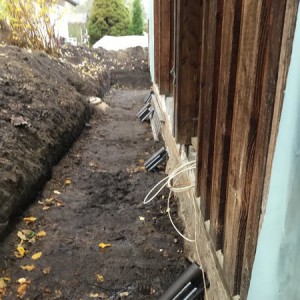

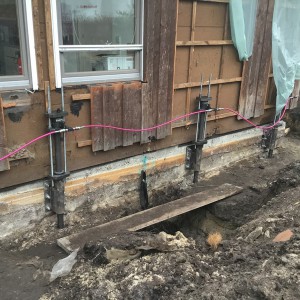

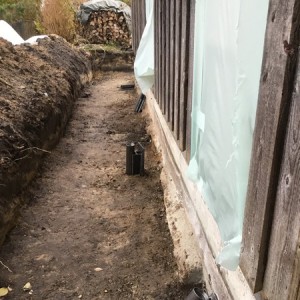

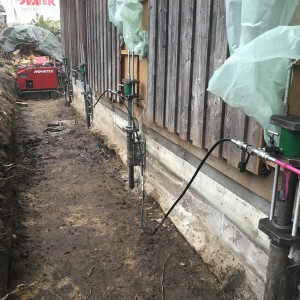

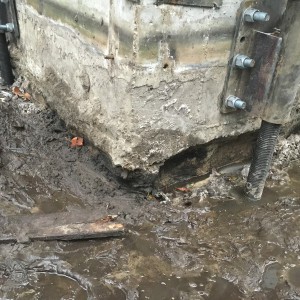

Eingriffsbeschreibung: Stabilisierung und Anhebung um 21 cm von 40 lfm Fundamenten durch Einführung von 20 vorspannbaren Mikropfählen MP60 aus gewallztem Stahl (CE-gekennzeichnetes Prdukt gemäß europäischer Norm EN 1090 1:2009 - europäischer Patent Nr. 2918731) - Verankerung durch Montageplatten. Auffüllung des Hohlraums durch Expansionsschaum.
Einführungstiefe Mikropfähle MP60: 20 Meter unter der G.O.K.
Einführungswiederstand der Mikropfähle MP60: 200 Bar = 20 Ton
Harzverbrauch für die Auffüllung des Hohlraums der durch die Anheubung entsteht: 410 kg
Durchschnittliche Anhebung erhalten: 21 cm
Eingriffsdauer: 8 Arbeitstage
Anzahl der Techniker: Nr. 3
