WOHNHAUS IN 76467 BIETIGHEIM

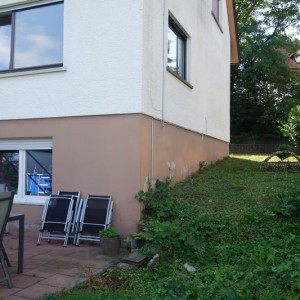

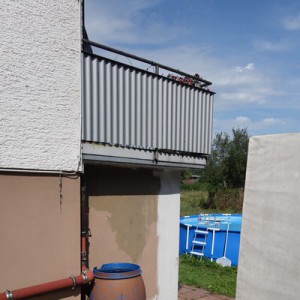

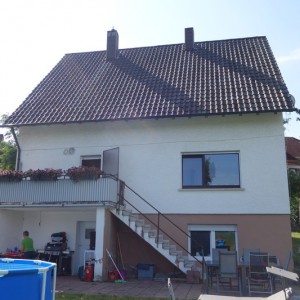

Struktur: Das Wohnhaus befindet sich in Bietigheim. Das Gebäude wurde 1962 erbaut, besteht aus 2 Etagen und ist unterkellert mit Hanggeschoss.
Fundamentart: Streifenfundament aus Stahlbeton 50 cm breit und 50 cm tief. Bodenplatte mit 40 cm Stärke.

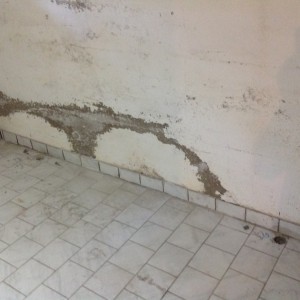

Setzungsursache: Das Haus neigt sich in Richtung Garten um 19 cm. Es hat kaum Risse, jedoch strukturelle Nachteile der Setzung werden erkennbar. Mögliche Ursachen der Setzung kann an einen nicht Tragefähigen Untergrund liegen. Es muss zuerst eine Unterfangung des gesamten Gebäudes erfolgen, bis auf den Tragefähigen Untergrund ,und dann erst kann die Anhebung-Nivellierung erfolgen.
Bodenart: Gewachsener Boden

---

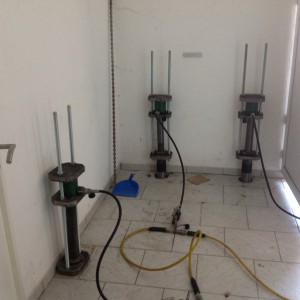

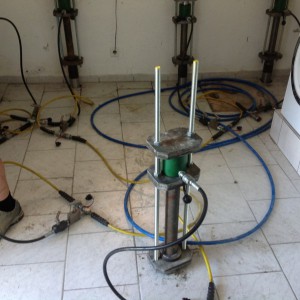

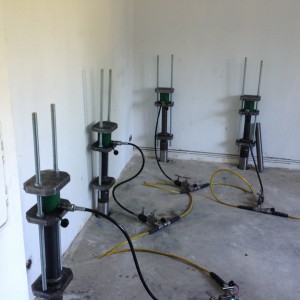

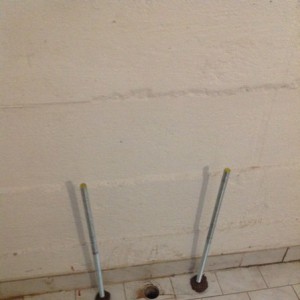

Eingriffsbeschreibung: Stabilisierung und Anhebung um 19 cm von 90 qm Bodenplatte durch Einführung von 34 vorspannbaren Mikropfählen MP60 aus gewallztem Stahl (CE-gekennzeichnetes Prdukt gemäß europäischer Norm EN 1090 1:2009 - europäischer Patent Nr. 2918731) und später Injektionen von Expansionsschaum.
Einführungstiefe Mikropfähle MP60: von 10 bis18  Meter unter der G.O.K.
Einführungswiederstand der Mikropfähle MP60: 230 Bar = 23 Ton
Harzverbrauch für die Auffüllung des Hohlraums der durch die Anhebung Entsteht: 1400 Kg

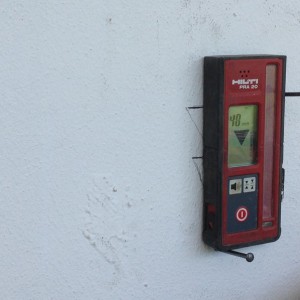

Durchschnittliche Anhebung erhalten: 19 cm
Eingriffsdauer: 10 Arbeitstage
Anzahl der Techniker: Nr. 5
