GEBÄUDE IN 24119 KRONSHAGEN

Struktur: Das Gebäude befindet sich in 24232 in Schönkirchen und wurde im Jahr 2014 erbaut.
Fundamentart:  Streifenfundament aus Stahlbeton 80 cm tiefe unter OK Gelände, ohne Vorsprung und Bodenplatte von 18 cm
Setzungsursache: Unterschiedliche Untergrundsituation unter dem Gebäude : Auffüllungen, Mudde, Tonschichten, Sandschichten, die zur unterschiedlichen Setzungserscheinungen führen können.  Die Tonschichten können während langen trockenen Jahreszeiten sich zusammen ziehen und bei viel Regen wieder aufschwemmen. Konstruktionsversagen sind nicht ausgeschlossen und sollten mit der Stabilisierungsmaßnahmen überprüft werden. Außerdem eine Absenkung des Grundwasser könnten die Setzung vorangetrieben haben.
Bodenart: Lt. der Untersuchungsbericht  befindet sich einen inhomogenen Baugrund, der aus Auffüllungen, aus Weichsedimenten und Sande mit variabler Konsistenz und aus Geschiebemergel mit steifer Konsistenz besteht.Man kann also eine starke Anwesenheit von Wasser und Torfmudde bestätigen, bzw. die Wassergehalte lagen bei 143,6%.

---

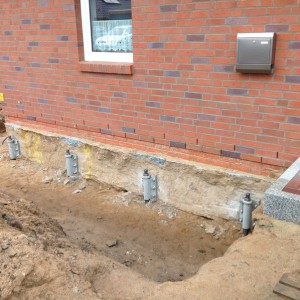

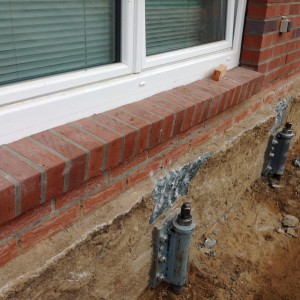

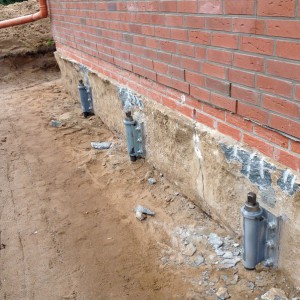

Eingriffsbeschreibung: Stabilisierung von 49 lfm Fundamenten durch Einführung von 27 Mikropfählen auf Montageplatten vorspannbaren Mikropfählen MP60 aus gewallztem Stahl (CE-gekennzeichnetes Prdukt gemäß europäischer Norm EN 1090 1:2009 - europäischer Patent Nr. 2918731) und 36 Injektionen aus Expansionsschaum.
Einführungstiefe Mikropfähle MP60: 21 Meter unter der G.O.K.
Einführungswiederstand der Mikropfähle MP60: 200 Bar = 20 Ton
Harzverbrauch: 420 Kg
Durchschnittliche Anhebung: 1-2 mm
Eingriffsdauer: 5 Arbeitstage
Anzahl der Techniker: Nr. 3
