WOHNHAUS IN 41515 GREVENBROICH - BARRENSTEIN

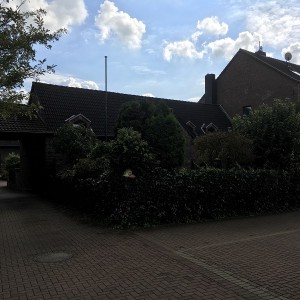

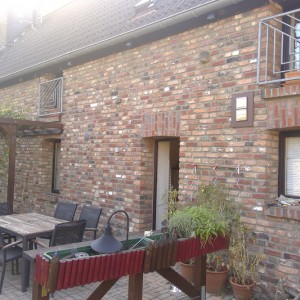

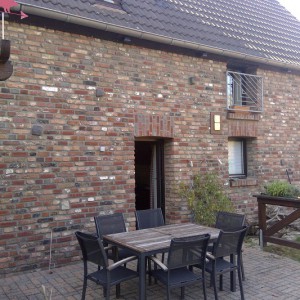

Struktur: Das Wohnhaus befindet sich in Grevenbroich-Barrenstein. Das Gebäude wurde 1760 erbaut und das Treppenhaus wurde 1990 dazu angebaut.
Fundamentart: Streifenfundamentaus Beton 70 cm tief mit Stahlbetondecke 20 cm dick. Vorsprung von 10-15 cm nach Außen.

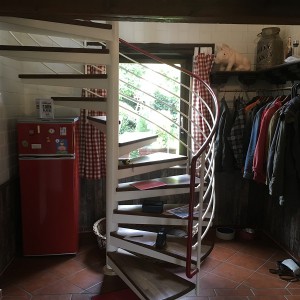

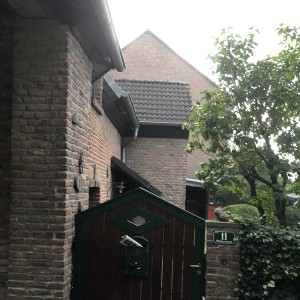

Setzungsursache: Das Treppenhaus neigt sich vom Haus weg. In den letzten 25 Jahren hat es sich  um 4,5 cm abgesenkt. Nicht ausreichende Tragfähigkeit des Baugrunds könnten zu der Setzung geführt haben, vor allem die Schicht 1.
Bodenart: Auszug aus Bodengutachten: Das Bodenprofil zeigt eine
Schicht 1 – Auffüllboden bis – 3,00 m unterhalb der GOK;
Schicht 2 – Hochflutsand von -3,00 bis -4,00 m unterhalb der GOK
Schicht 3 – Sande und Kiese bis– 6,00 m / End tiefe der Bohrprobe

---

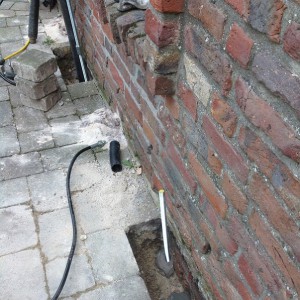

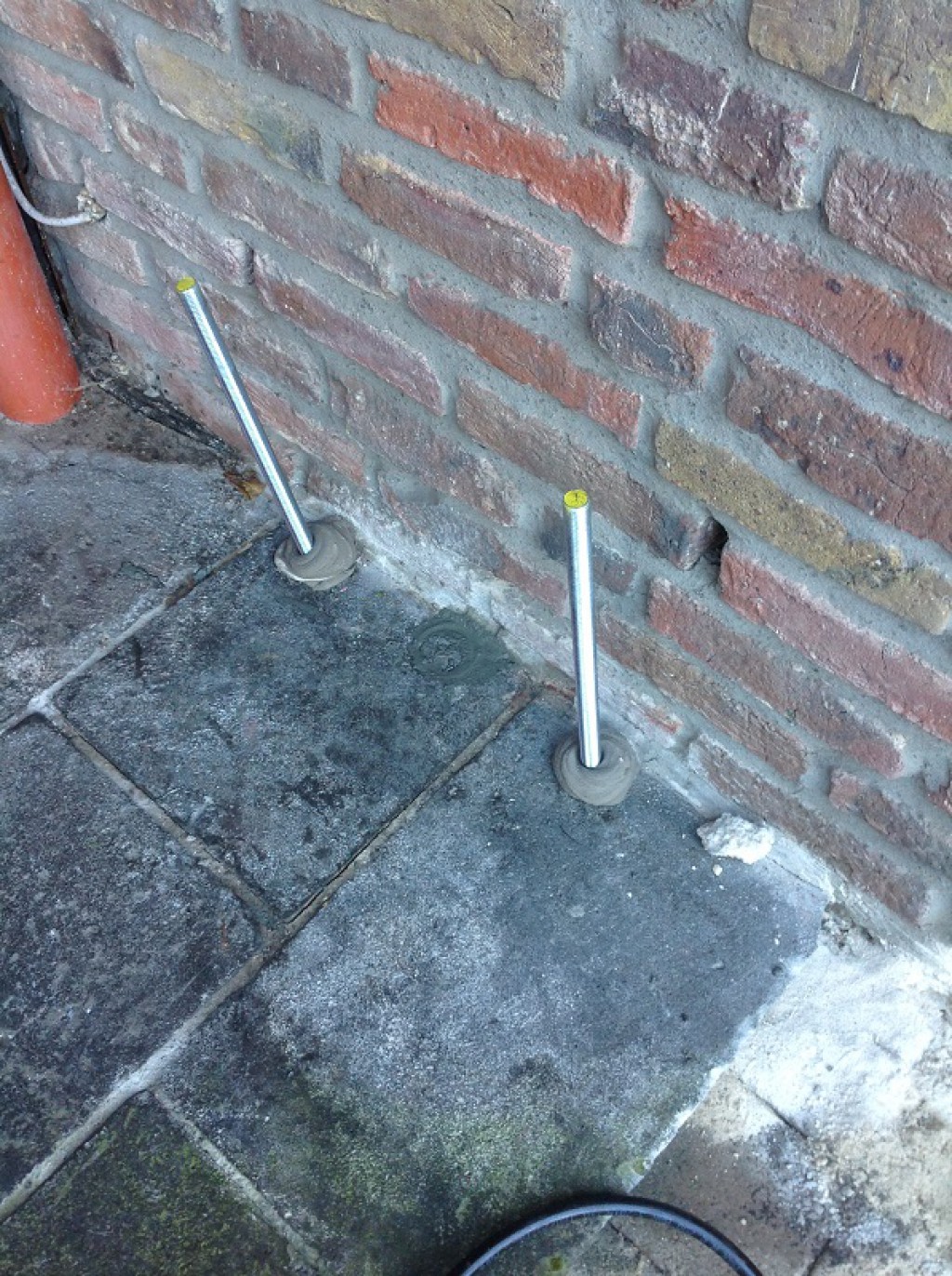

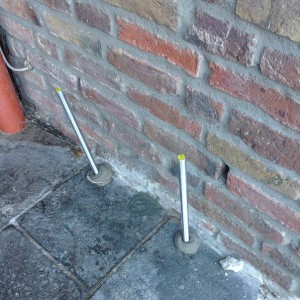

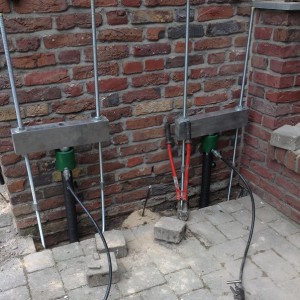

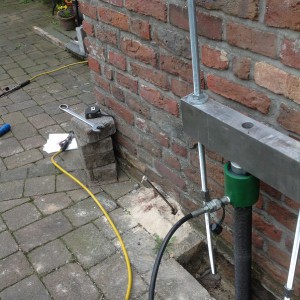

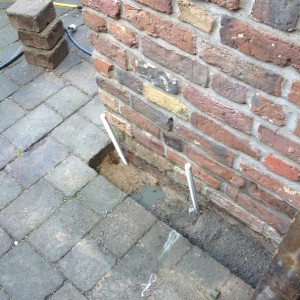

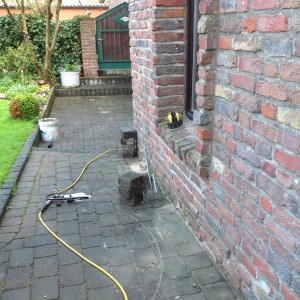

Eingriffsbeschreibung: Stabilisierung und Anhebung der Struktur um ca.  1-2cm durch die Einführung von 6 Lift Pile, Mikropfähle MP 60 aus gewallztem Stahl, mit Vorspannung (CE-gekennzeichnetes Prdukt gemäß europäischer Norm EN 1090 1:2009 - europäischer Patent Nr. 2918731) und Ausführung von Injektionen aus Expansionsschaum KERASTABLE Typ HDR für die wiederherstellung der Kontaktfläche zwichen Fundamentunterkante und Baugrund.
Menge injektiertes Materials: 120Kg Expansionsschaum insgesammt, 20Kg pro Injektion

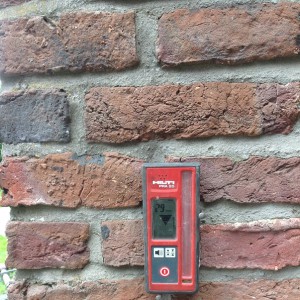

Durchschnittliche Anhebung durch Expansionsschaum Injektionen erhalten: 18-20 mm
Einführungstiefe der Mikropfähle MP60: von 6 bis 8 Meter von der G.O.K.
Einführungswiederstand der Mikropfähle MP60: 190 Bar = 19 Ton
Eingriffsdauer: 2,5 Arbeitstage
Anzahl der Techniker: Nr. 2
