ANHEBUNG INDUSTRIEHALLE IN 86556 KÜHBACH - PAAR

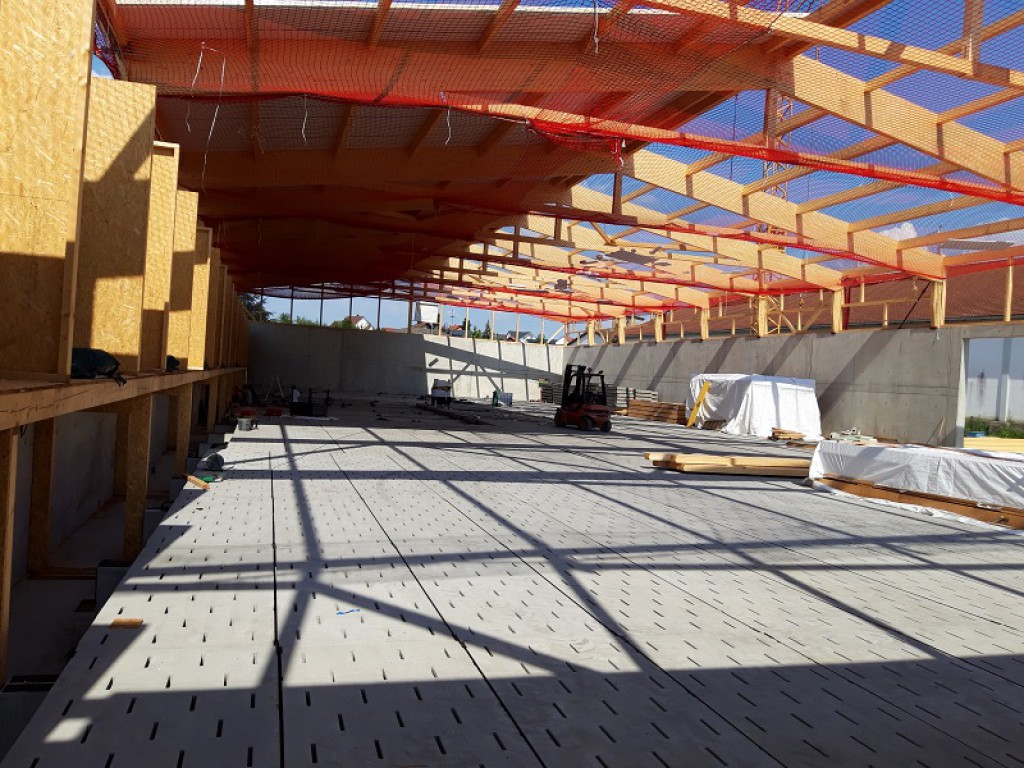

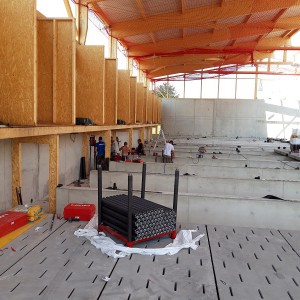

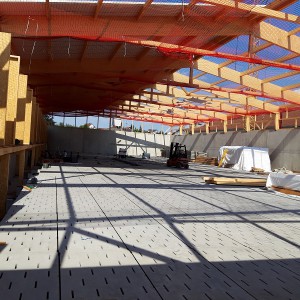

Struktur: Kartoffelhalle, Sanierung und Anhebung.
Fundamentart: Hallenboden ca. 2093 m ², Bodenplatte aus Stahlbeton 20-35 cm dick. Unter der Fundamentplatte befinden sich ca. 100 Betonpfähle ca. 42 cm Durchmesser und  7 m tief  die laut Aussage des Bauherren mit der Bodenplatte nicht verbunden sind.
Setzungsursache und Ortung: Der betroffene Hallenboden ist ein Neubau auf Torfbaugrund und ist in einer Ecke bis 15 cm abgesackt, wegen schwachen mechanischen Eigenschaften des Baugrunds (Torfschicht).
Bodenart: Bis 3 m Auffüllboden, danach 2 m Torfschicht und 1-2 m Sandschicht.
Ab ca.7 m Tiefe befindet sich der Kiesige-Tragfähige Boden.

---

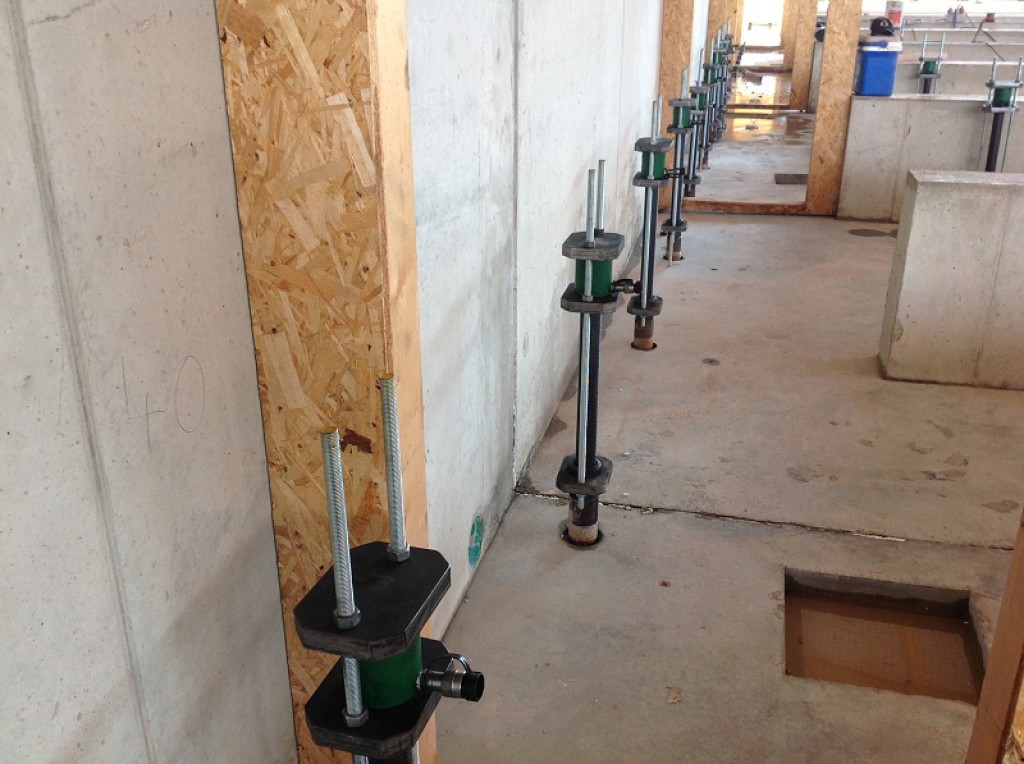

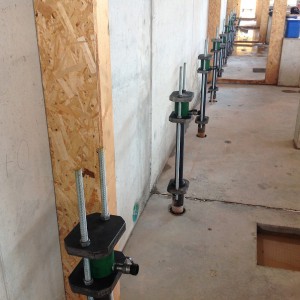

Eingriffsbeschreibung: Der Sanierungseingriff entspricht: ca.890 m2 der Bodenplatte in den 118 regulierbare  Mikropfähle MP/60 Lift Pile® aus Stahlrohr eingefügt werden (verankert durch Stahlhülsen). Endfüllung der Hohlräume mit Expansionsschaum.
Anzahl der Techniker: 5
Anhebung von 10.5 cm erreicht
Expansionsschaum Verbrauch: 2450 kg
Mikropfählen Tiefe: 9-11 m von der G.O.K.
Einführungsdruck: 230 BAR (23 Ton)
Eingriffsdauer: 20 Arbeitstage
