Objekt: Das Mehrfamilienwohnhaus wurde 1930 errichtet und besteht aus 3 Geschoßen über GOK und ein partial-unterkellerten Geschoß.
Fundamentart: Streifenfundamente mit 0,60 m Einbindeteufe.

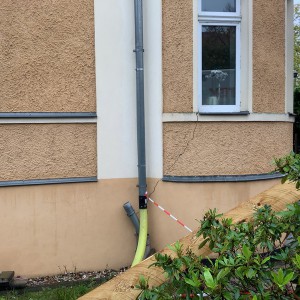

Setzung und Ortung: Risse sind vor allem in der nördlichen Ecke zu erkennen.

---

Ursache der Rissbildung: Ursache der Setzung kann an einer Kombination aus Unterspülung und Schrumpfsetzungen liegen, so kann eine Unterspülung durch die eigenen defekte Grundleitungen kann nicht ausgeschlossen werden. Der in dem angrenzenden Baumbestand (am Nachbarsgrundstück) erleichterte wahrscheinlich den Schrumpfungsprozess des Tons. Grundsätzlich tragen zu einer Setzung mehrere Faktoren bei und im ungünstigsten Fall kommt es zu einer bedenklichen Veränderung im Baugrund.

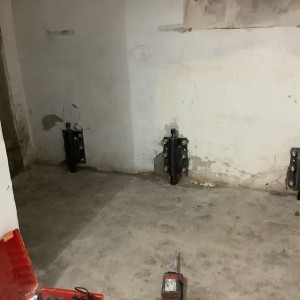

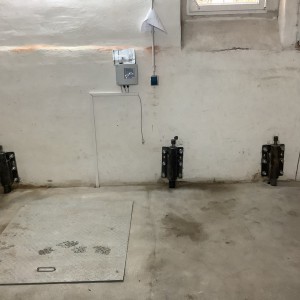

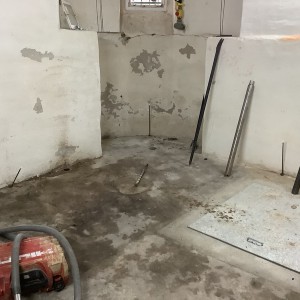

Eingriffsbeschreibung: Einführung von Nr. 11 Mikropfählen MP60 aus Stahl (CE-gekennzeichnet nach EN1090-1:2009), Einführung von Nr. 2 LIFT PILE®, Mikropfähle MP60 aus Stahl (CE-gekennzeichnet nach EN1090-1:2009) vorgespannt (Europäisches Patent Nr. 2918731B1) und Verankerung durch Montageplatten (CE-gekennzeichnet nach EN1090-1:2009) und Nr. 13 Injektionen von hochdichten Harzen KERASTABLE® Typ HDR® (expandierende Polymere).

Einführungstiefe der Mikropfähle: 3 bis 6 Meter u. GOK.

Einführungswiederstand der MP-60 Mikropfähle: 230 Bar.

Eingriffsdauer: 3 Arbeitstage.

Anzahl der MA: Nr. 3.
