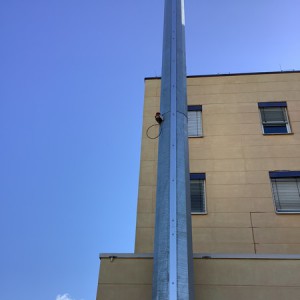

Objekt: Im Rahmen der Erweiterung, sollen am Flughafen Köln/Bonn 2 Stück Flutlichtmasten ausgetauscht werden. Mit dem Neuen Mastaufbau, ergeben sich neuen Lasten- bzw. Windlastmomente auf den vorhandenen Einzelfundamenten, mit der die Tragfähigkeit und die Dimensionierung der jeweiligen vorhandenen Fundamente, in Frage gestellt wird.
Fundamentart: Einzelfundament Abmessung ca. 3,00 x 3,00 x 2,05 m (Länge x Breite x Tiefe).
Setzung und Ortung: Keine Setztung im Stande, erhöhung der vorhandenen Lasten und aufnahme auf Novatek MP 60 Mikropfähle der Zusatztlasten.

---

Bodenverhältnisse: Schicht 1: Auffüllungen; Schicht 2: Schluffige Sande; Schicht 3a: Kiesige Mittel- bis Grobsande; Schicht 3b: Sandige Kiese (Bohrungen bis 6.00 Bezugspunkt GOK). Kein Grundwasser angetroffen (bei ca. 14 m angenommen, kein Einfluss auf dieses Projekt).

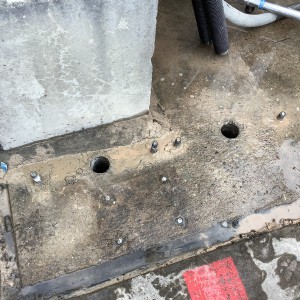

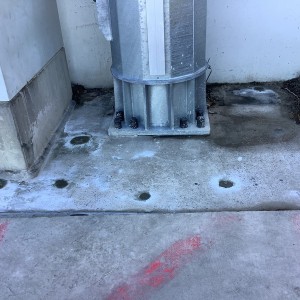

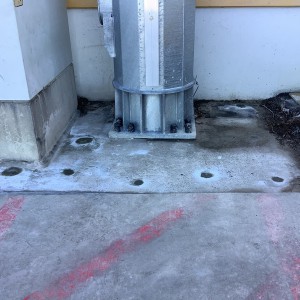

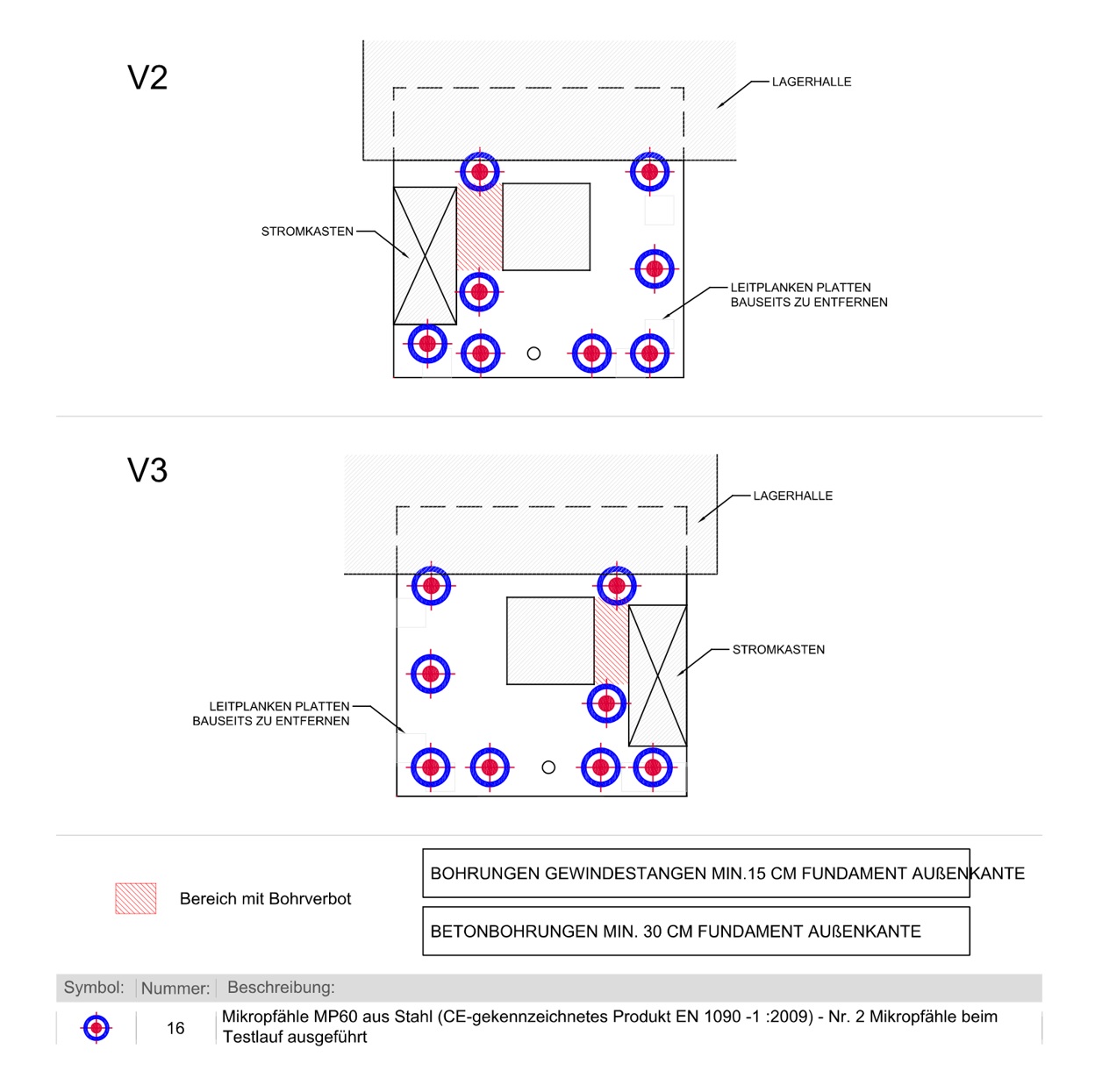

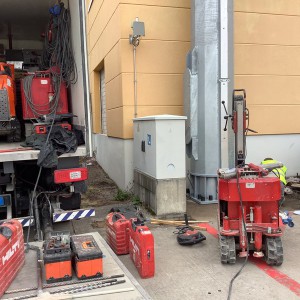

Eingriffsbeschreibung: Einführung von 16 Mikropfählen MP60 aus Stahl nach bauseitiger Absprache im Bereich der beiden Einzelfundamente.

Einführungstiefe der Mikropfähle: 13 bis 15 Meter u. GOK.

Einführungswiederstand der MP-60 Mikropfähle: 230 Bar.

Eingriffsdauer: 2 Arbeitstage

Anzahl der MA: Nr. 3.
