west / 51789 Lindlar
Anhebung Einfamilienhaus
Objekt: Wohngebäude in Massivbauweise erstellt (BJ 1973), zweigeschoßig und teilunterkellert.
Fundamentart: Streifenfundamente aus bewehrten Beton mit Einbindeteufe von 0.80 m im Außenbereich (Streifenfundament) und 0.40 m im Innenbereich (Bodenplatte).
Setzung und Ortung: Schiefstellung der tragenden Bodenplatte in Richtung SSW um ca. 14 cm, und parallel zur Gebäudebreite von 5-6 cm. Keine Mauerwerksrisse sind sichtbar. Die Setzungs-Bewegung wurde innerhalb der letzten 15-16 Jahren sichtbar.
Ursache der Rissbildung: Voumenveränderungen im Untergrund durch Schrumpfen der tonschicht bei Wasserentzug.

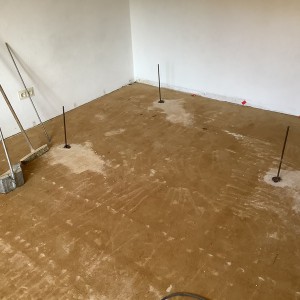

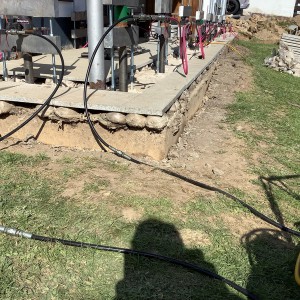

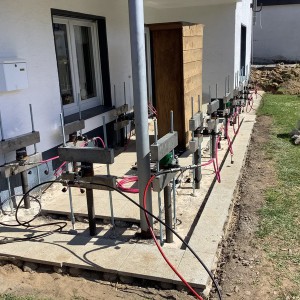

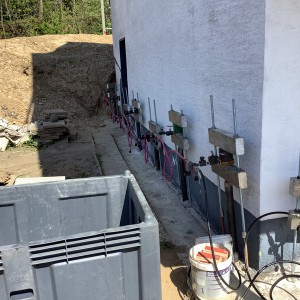

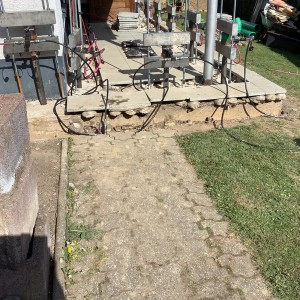

Eingriffsbeschreibung: Bauwerkserträgliche Anhebung ,im durschnitt von 18 cm , durch Einführung von 48 Stück LIFT PILE®, Mikropfähle MP60 aus Stahl (CE-gekennzeichnet nach EN1090-1:2009) vorspannbar für die Anhebung (Europäisches Patent Nr. 2918731B1) Zusätzliche Hohlraumverfüllung (CE-gekennzeichnet nach EN1090-1:2009) durch Injektionen von hochdichten Harzen KERASTABLE® Typ HDR (expandierende Polymere) wird ausgeführt.
Einführungstiefe der Mikropfähle: 5 bis 7 Meter u. GOK.
Einführungswiederstand der MP-60 Mikropfähle: 230 Bar.
Eingriffsdauer: 6 Arbeitstage.
Anzahl der MA: Nr. 3.
