Objekt: Das Dopplehaus wurde in den 80-er Jahren errichtet, und besteht aus 2 Stockwerken und ist unterkellert.
Fundamentart: Bodenplatte aus Stahlbeton, Einbindeteufe 0.30 m.

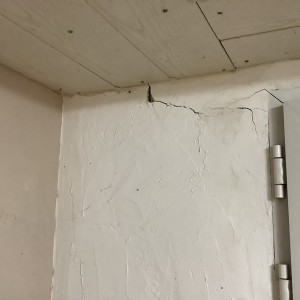

Setzung und Ortung: Die Risse haben sich an der Nordostlichen Seite des Doppelhauses gebildet. Eine Seztungsbewegung ist auch auf der Kontaktfuge der beiden DHH zu erkennen.

---

Ursache der Rissbildung: Ursache der Setzung sind in der Baugrundsituation begründet. Einschlägige Versuche im Grundbaulabor zeigen, dass toniger Baugrund sehr stark auf Änderungen des Bodenwasserhaushaltes durch Austrucknung mit ausgeprägter Bodenschrumpfung reagiert. Es ist bekannt dass bei überduchschnittlich trockene, warem Jahre, dazu bringen, dass der Untergund bis in größere Tiefen von deutlich über 3 m regelrecht austrockent und bis zu 4-5 m Tiefe immer noch schrumpft, was zu Setzungen bringt.

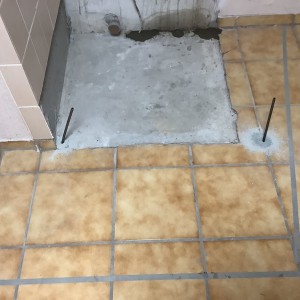

Eingriffsbeschreibung: Injektionen von hochdichten Harzen KERASTABLE® Typ HDR® (expandierende Polymere) und folgende Einführung von Mikropfählen MP60 aus Stahl (CE-gekennzeichnet nach EN1090-1:2009).

Einführungstiefe der Mikropfähle: 12 Meter u. GOK.

Einführungswiederstand der MP-60 Mikropfähle: 220 Bar.

Eingriffsdauer: 3 Arbeitstage.

Anzahl der MA: Nr. 3.
