west / 55270 Sörgenloch
Anhebung eines Kindergartens
Objekt: Das Gebäude besteht aus 2 Stockwerken und ist teilunterkellert.
Fundamentart: Streifenfundament Einbideteufe 1.00 m.

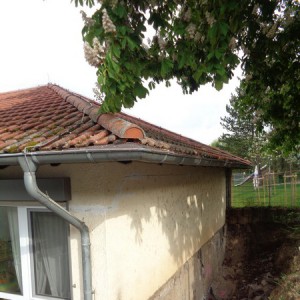

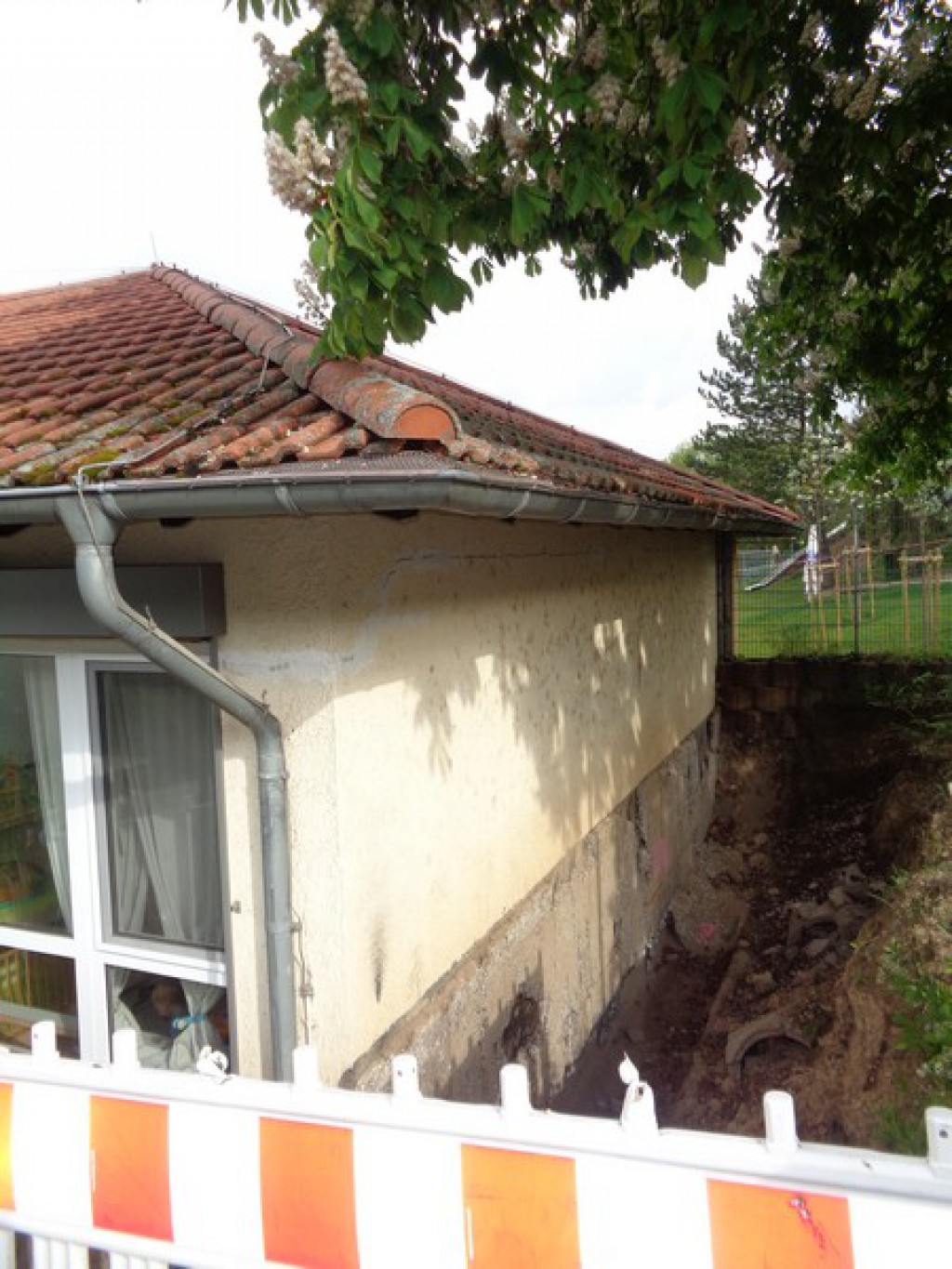

Setzung und Ortung: Am östlichen Gebäudeteil ist eine Setzungsbewegung zu beobachten.

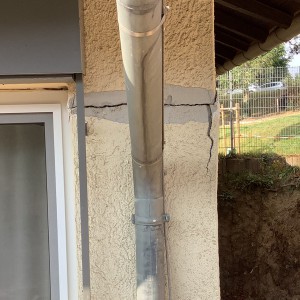

Ursache der Rissbildung: Ursache der Setzung kann am bindigen Untergrund liegen das sehr empfindlich auf Schwankung im natürlichen Wasseranteil reagiert. Während langen Trockenperioden kommt es zur Schrumpfung des Untergrunds.

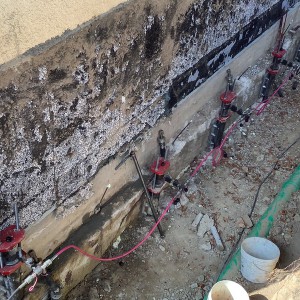

Eingriffsbeschreibung: Einführung von LIFT PILE®, Mikropfähle MP60 aus Stahl (CE-gekennzeichnet nach EN1090-1:2009) mit Vorspannung für die Anhebung (Europäisches Patent Nr. 2918731B1), Verankerung durch Montageplatten (CE-gekennzeichnet nach EN1090-1:2009) und folgende Hohlraum-Verfüllung durch Injektionen von hochdichten Harzen KERASTABLE® Typ HDR® (expandierende Polymere).
Einführungstiefe der Mikropfähle: 12 Meter von GOK.
Einführungswiederstand der MP-60 Mikropfähle: 230 Bar.
Eingriffsdauer: 2 Arbeitstage
Anzahl der MA: Nr. 3.
