Ingelheim - Stabilisierung des Werkanlages

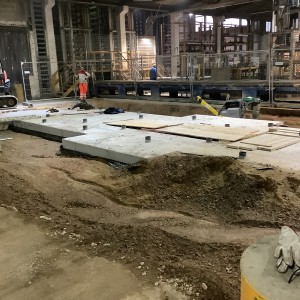

Objekt: Firma Plötner im Rheingebiet. In der Anlage befinden sich Fertigungsmaschinen die Vibrationen im Verarbeitungsprozess erzeugen. Es ist der Neubau eines Fundamentes für die Steinfertigungsmaschine geplant.

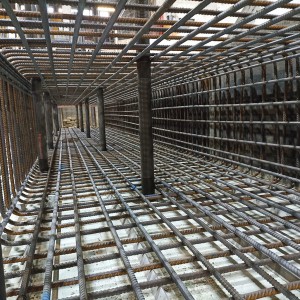

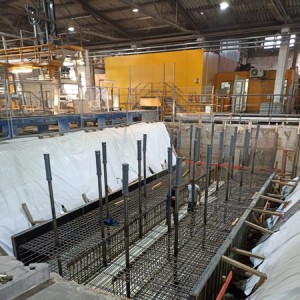

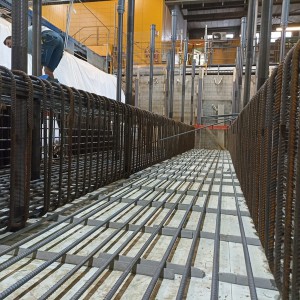

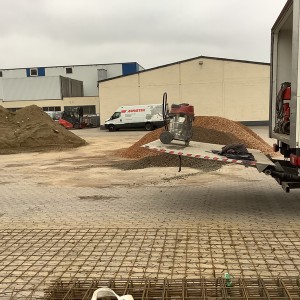

Fundamentart: neue Fundamentierung mit folgenden Eigenschaften im Plan: Grundfläche ca. 59 qm, Fundamenttiefe 3,20 m.
Setzung und Ortung: Durch schwankendes Grundwasserspiegel im Rheingebiet und konstante Ausspülung der Sande führten zu Hohlraumbildung und somit zur Setzung des Fundaments. Ursache der Rissbildung kann an der Erschütterung des Baugrunds liegen oder auch an den Bodenbeschaffenheiten selbst.

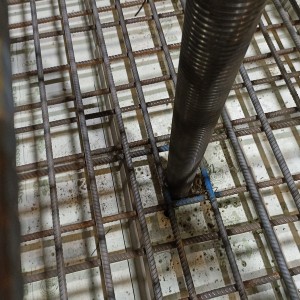

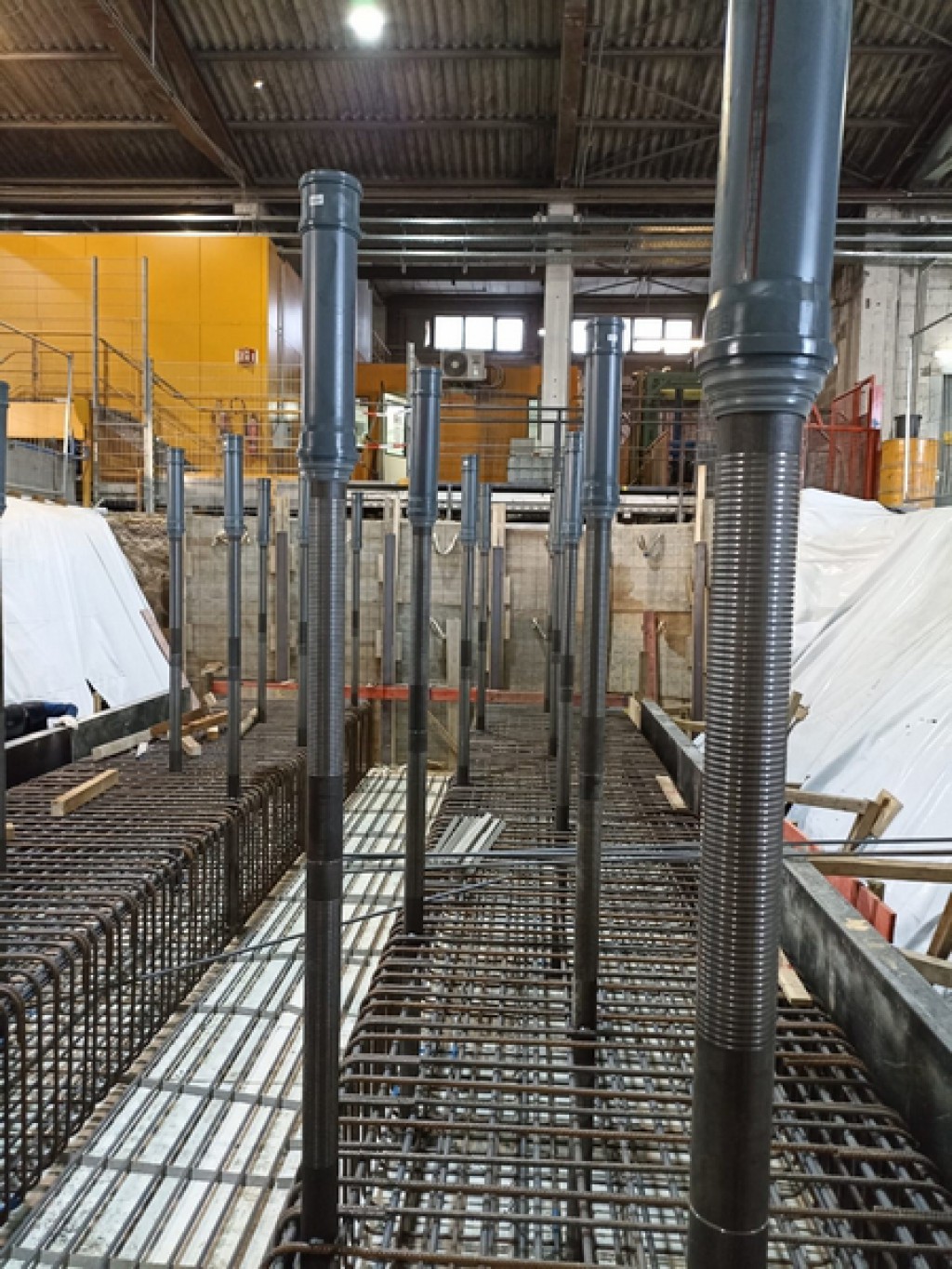

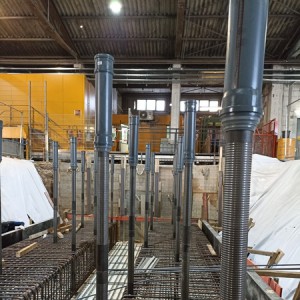

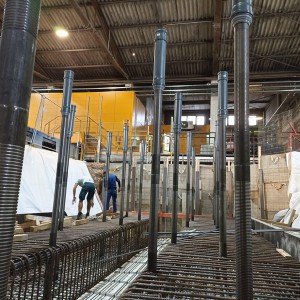

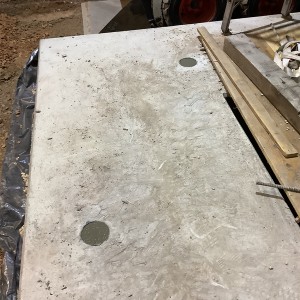

Eingriffsbeschreibung: Stabilisierung des Baugrunds un der Fundamente auf 59 lfm mit No. 20 Mikropfählen aus Stahl (CE-gekennzeichnet nach EN1090-1:2009) vorgespannt (Europäisches Patent Nr. 2918731B1) durch spezielle "Stahlhülsen", die in das neu- zu errichtende Fundament eingefügt werden.
Einführungstiefe der Mikropfähle: 17  Meter von GOK.
Einführungswiederstand der MP-60 Mikropfähle: 230 Bar
Eingriffsdauer: 1,5 Arbeitstag
Anzahl der MA: Nr°03
